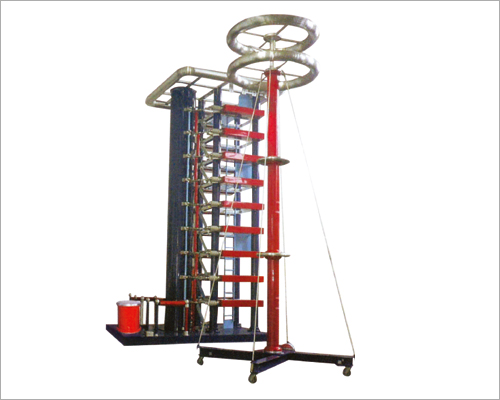

BDCJS多种波形冲击电压发生器

所属分类：高压测试设备类
浏览次数：1836次
发布日期：2022/5/26 9:34:16

我要询价

产品概述

※ 性能特点 ※

按照不同的要求，能在同台设备上产生如下波形，使设备设计紧凑实现一机多能。
1、1500kV/μs合成绝缘子陡波：冲击电压幅值600kV。
2、 2500kV/μs线路绝缘陡波，冲击电压幅值500kV。
3、 1.2/50μs雷电：冲击电压效率大于90%。
4、 2～5μs雷电截波：冲击电压效率大于90%。
5、250/2500μs操作：冲击电压效率大于80%。
6、 TF＞15μs振荡雷电：冲击电压效率大于130%。
7、 TCr＞100μs振荡操作：冲击电压效率大于120%。
8、 TCr＞100μsTZ＞1000ps变压器感应操作：冲击电压，
9、幅值1300 kV。

※ 产品特点 ※

1、冲击电压发生器主要用以检验电气设备耐受冲击电压稳定的能力，广泛应用于氧化锌避雷器阀片进行冲击电压试验，气象防雷也可以用于其它研究性试验。
2、这八种波形参数及其偏差均符合有关标准的要求。测控一体化，自动化程度高，抗干扰能力强。电容分压器方波响应好，陡波分压器响应速度时间快，测量精度高。采用最的回路设计方法，回路电感最小，效率。

※ 技术参数 ※

规格型号	冲击电容量（μF）	*级电容量（μJ）	冲击能量（kJ)	级电压 (kV)	额定电压 (kV)	高度（M）	重量（kg）
BDCJS-300	0.163	0.325	7.32	±100 kV 或 ±150 kV	300	1.1	610
BDCJS-450	0.1083		1097		450	1.5	720
BDCJS-600	0.0813		14.63		600	1.9	830
BDCJS-750	0.065		18.3		750	2.3	950
BDCJS-900	0.0542		21.94		900	2.8	1100
BDCJS-1050	0.04643		25.6		1050	3.1	1280
BDCJS-1200	0.040625		29.25		1200	3.6	1580
BDCJS-1350	0.0362		32.91		1350	4.1	1780
BDCJS-1500	0.05		56.25		1500	4.8	4200
BDCJS-1800	0.042	0.5	68.1	±200 kV	1800	5.5	4800
BDCJS-2400	0.042		121		2400	9.5	6800
BDCJS-3600	0.028		182		3600	13.8	8100
BDCJS-4800	0.021		242		4800	18	19600
